1.6L 2V RSH發動機是一汽-大眾汽車有限公司從2003年開始規劃，2004年底投產的一款新型發動機。該發動機項目規劃包括缸蓋機加線、凸輪軸機加線、缸蓋分裝線和發動機裝配線等。由于缸蓋生產線投資大，細節規劃工作量重，并且涉及到生產線工藝裝備規劃、輔助設施規劃、毛坯國產化、質量保證、產品認可、生產組織等多個方面，需要各部門同步啟動工作，相互配合，在此，本文著重對2V缸蓋機加生產線的工藝規劃進行介紹。


工藝規劃首先面對的是生產線選型問題，即：選用剛性生產線還是采用以加工中心為主體的帶工件托盤（即隨行夾具）的柔性生產線。目前，中國的汽車市場發育還不成熟，產品品種、產量需求都存在變數。一旦生產線選型失敗，將會造成巨大的損失。

若采用剛性線，則前期一次性投入成本高，風險大；而采用柔性線則可以大大降低產品品種和產量需求變化帶來的風險。柔性線很容易實現多品種的共線生產。如果需要增加的新產品與原有產品差異不是太大，就可以通過改造托盤、刀具以及數控程序等來滿足生產要求。而且所需的改造費用較少，改造周期也較短。此外，為減少因產量需求變化造成的影響，可以將柔性生產線產能分為多個階段實施。在生產初期可先實現較低的產能，之后通過增加設備的辦法逐步提高產能，由于加工中心具有很強的可復制性，因此柔性線方案便于實施。如果市場需求降低或者產品取消，由于柔性線初期投資較少，損失也相對較少，大大降低了剛性線一次性投入的巨大風險。

但是，柔性線本身也存在著很多不足之處，因此，選型時還要根據產品品種、產能等的不同，進行合理選擇。例如：柔性線托盤的維修和維護要求高；共線生產的品種不能太多，當超過2個品種時，生產的組織管理難度就會加大，很容易出現紕漏；產能不能太高，一般情況下，當缸蓋年產量在30萬件以內時，較宜采用柔性線，而當年產量在30萬件以上時，剛性線更為經濟；由于托盤自身制造精度（后期磨損）、不同托盤精度差異以及兩次夾緊（工件與托盤、托盤與設備）等因素的存在，使得精加工的尺寸精度和穩定性不能保證?？梢哉f，剛性線和柔性線各有利弊。


□ 市場需求很大，要求生產節拍短;

□ 市場需求也存在一定量的不確定性，因此生產線的規劃分為兩個階段，第一階段達到36萬件，第二階段使生產線達到最終規劃產量；

□ 基材為鋁合金，產品結構復雜，部分尺寸要求很高；

□ 在生產線的生命周期內，產品更改可能性小。

3、壓裝設備選型

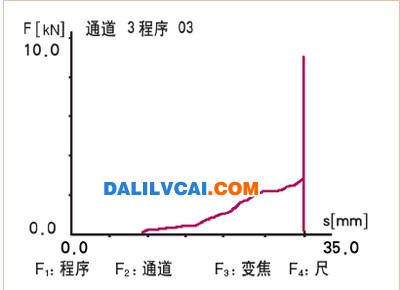

壓裝方案選用帶有“路徑和壓力檢測”（見圖2）的電動壓裝頭，可以實時反饋各工位零件壓裝的質量狀況。壓裝設備的其它系統，如工件輸送系統、夾緊系統，均采用電動驅動，其優點是既節約了資金，又便于維修。而以往采用液壓驅動時，系統經常出現漏壓、壓裝不到位、壓廢（工件尺寸超差、壓裝件在壓頭上定位不準）等事故，卻無法檢測報警，致使不合格件流到下道工序中去。

圖2   壓力路徑曲線

4、裝配方案選

型國內有豐富的勞動力資源，所以瓦蓋裝配采用人工預擰緊螺栓和螺母的方案，設備簡單，價格便宜。

上述4種工藝設備不考慮柔性，全部采用專用設備，生產節拍直接達到第二階段的要求，而且不增加投資（相對第一階段）。相對于專用設備而言，機加方案的規劃十分復雜，產品質量和規劃投資很難達到平衡。

5、機加選型設備類型

的選擇取決于工藝節拍。一般情況下，若加工節拍時間超過生產線工藝節拍的加工內容，選用自動線（專機）比較合適。加工內容分為兩類，一類是單個的孔、面，另一類是由多個坐標有規律、尺寸相同的孔、面組成的孔、面系。單個的孔、面節拍時間指自身的工藝循環過程時間，孔、面系節拍時間則是各孔、面加工節拍之和。例如，主油道孔為通孔，長度為398.5mm，加工時間遠超出工藝節拍，采用深孔鉆（專機）就比加工中心經濟。

對于加工節拍時間與生產線工藝節拍相近的加工內容，設備類型選擇比較復雜，應當整體考慮工藝編排。

目前，鋁合金缸蓋機加設備有兩種：自動線（專機）和數控加工中心。在粗、半精加工階段，尺寸精度要求相對較低，但加工余量大、加工工時長，自動線（專機）和數控加工中心都能滿足所有的尺寸精度要求。根據上述原則，在粗、半精加工工序，把主油道孔、SLS主氣道孔、缸蓋與缸體聯結螺栓孔等安排在自動線，整個工藝過程由1條自動線和10臺雙軸加工中心完成。加工中心選用德國GROB公司的BZ530和BZ535雙軸加工中心，提高了加工效率。自動線節拍直接達到第二階段要求，只需再增加兩臺加工中心即可實現第二階段目標。這種混合型方案比較經濟。

氣門導管和閥座、凸輪軸孔在精加工工序完成。氣門導管和氣門閥座是缸蓋加工精度要求最高的部位，加工難度大；凸輪軸孔由5段不連續軸承孔組成，精度要求高。自動線是非常成熟的工藝方案，產品質量容易保證，且穩定性好。精加工安排在自動線進行，節拍可以直接達到第二階段目標。

1、加工面的表面缺陷

□  優化刀具、加工參數；

□ 防止鋁屑進入水套內。在機加工序內，在合適工位利用乳化液沖洗水套（見圖4），同時也能去除部分鋁屑；

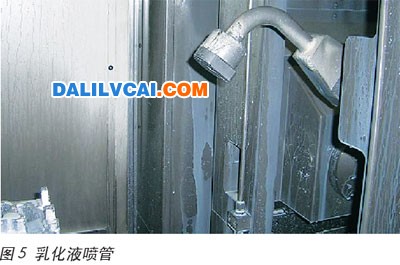

□ 在產生較大鋁屑的工位，增加乳化液噴管，及時沖走鋁屑，同時防止鋁屑進入孔（腔）內（見圖5）。

投產近一年來，在生產線終檢下料工位沒有發現鋁屑，上述措施達到了目的。

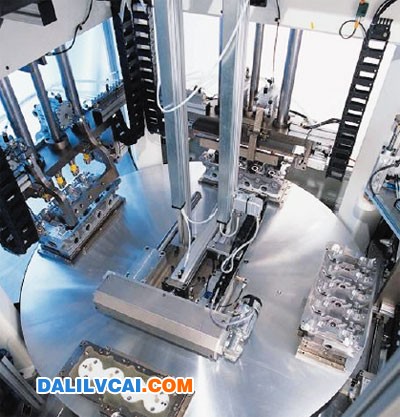

新技術、新工藝的實施可以降低投資，提高質量控制水平，如旋轉臺式試漏機和電動壓裝頭的運用。但在汽車行業的大規模生產線規劃中，應當避免同時采取大量的、未經廣泛驗證的新技術和新工藝。豐富的經驗、成熟的技術和工藝、熟練的生產維修和技術管理人員以及成熟的管理模式是非常重要的，這一切都是為了降低投資風險，以期盡快獲得預期的經濟效益。
