“吊掛式”模具設計的方法，是將一些存有大懸臂的危險斷面型材，在模具設計時，把懸臂梁改為簡支梁?？煞Q為“吊掛式”，舉例如下，型材斷面如圖所示:
此斷面鋁型材斷面積為203 mmZ ,“舌比”R=12，在模具設計時，也可以采用4. 3的設計方法。為克服型孔凸起線的問題，此種方法還是比較實用的。
首先，根據懸臂梁或簡支梁的公式，確定模具、模墊的厚度。
其次，對?？壮叽?、導流孔、工作帶、空刀等進行確定。
第三，對彈性變形量，就是“撓度”進行抗剪校核。
擠壓模具設計圖紙如下:

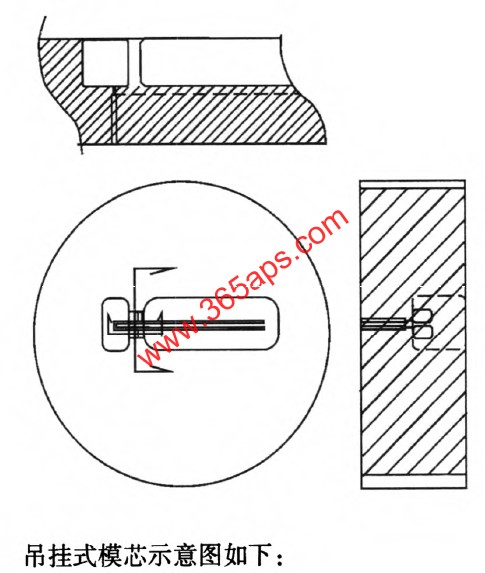

吊掛式模芯示意圖如下:
模具的吊點及焊合處的加工，是在離焊合處最近處鉆孔，然后清理出焊合橋下多余部分。此模具的制作加工工藝見技術說明。:
技術說明:
A、此種模具設計方法，對懸臂長、寬度小的危險斷面型材的模具設計很實用。其避免了凸起線條的問題。
B、模具的制作比較麻煩。其制作工藝如下;
根據圖紙車鋁型材外型尺寸;劃線銑出導流孔并鉆三個穿絲孔;在模具的外端根據分流橋的情況鉆雙孔，清理余量及做出焊合橋的形狀;熱處理及磨兩平面;線切割切割三個?？?見圖);電火花加工橋下(藍色)?？撞⑿扪?電火花加工空刀。
C、根據型孔情況，在不增加制作難度的情況下，設計時可以分幾段橋式吊點。
D、根據鋁擠壓機模具的總成尺寸，配好模墊即可完成整套模具的組裝。
此斷面鋁型材斷面積為203 mmZ ,“舌比”R=12，在模具設計時，也可以采用4. 3的設計方法。為克服型孔凸起線的問題，此種方法還是比較實用的。
首先，根據懸臂梁或簡支梁的公式，確定模具、模墊的厚度。
其次，對?？壮叽?、導流孔、工作帶、空刀等進行確定。
第三，對彈性變形量，就是“撓度”進行抗剪校核。
擠壓模具設計圖紙如下:
吊掛式模芯示意圖如下:
模具的吊點及焊合處的加工，是在離焊合處最近處鉆孔，然后清理出焊合橋下多余部分。此模具的制作加工工藝見技術說明。:
技術說明:
A、此種模具設計方法，對懸臂長、寬度小的危險斷面型材的模具設計很實用。其避免了凸起線條的問題。
B、模具的制作比較麻煩。其制作工藝如下;
根據圖紙車鋁型材外型尺寸;劃線銑出導流孔并鉆三個穿絲孔;在模具的外端根據分流橋的情況鉆雙孔，清理余量及做出焊合橋的形狀;熱處理及磨兩平面;線切割切割三個?？?見圖);電火花加工橋下(藍色)?？撞⑿扪?電火花加工空刀。
C、根據型孔情況，在不增加制作難度的情況下，設計時可以分幾段橋式吊點。
D、根據鋁擠壓機模具的總成尺寸，配好模墊即可完成整套模具的組裝。
