近年來，國內鋁擠壓行業在高速發展的同時，市場競爭也日趨白熱化，由于受到國家對房地產行業的調控政策影響，普通的建筑型材市場增長幅度有限，而工業用鋁型材的市場份額卻在逐年增長，市場對大尺寸的復雜截面工業鋁型材的需求量正在快速上升，這類型材由于結構復雜，生產難度較大，對模具的要求較高，模具結構設計的合理性是生產過程中的最關鍵問題。

我們通過不斷更新模具設計理念，優化模具結構，使模具的擠壓性能顯著提高，在實際生產過程中取得了良好的效果，本文通過生產實踐過程中的幾個具體的模具設計實例，來簡單談?wù)剰碗s擠壓模的結構設計。

設計實例一，工業用熱交換器（如圖1）

模具設計基本參數：擠壓機噸位2500T，擠壓筒直徑236mm，棒徑228，擠壓系數15，模具直徑：￠460

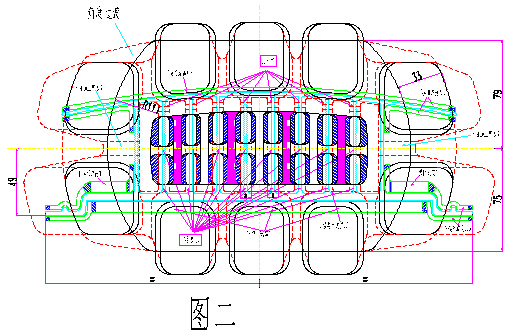

難點分析：該型材幾何尺寸較大，型材外接圓超出了2500噸擠壓機模具進料孔極限，屬于典型的“小機出大料”情況。而且，該型材有九個空腔，形狀復雜，這類型材在生產過程中最大的難點是模具強度問題，由于九個小模芯的受力很難平衡，在受力不均的情況下，模芯容易發生嚴重偏壁，甚至斷裂，此外，由于型材中間的空腔較大，模具的擠壓死區面積過大，造成擠壓力升高，模具變形較大，在生產過程中極易出現斜角，波浪等缺陷，甚至模具會發生裂橋報廢。為了有效避免上述問題的產生，必須要從改善模具的供料結構入手，使模具各部分的供料均勻，模芯受力平衡。因此，我們在設計模具時采取“前導孔”的模具結構，如圖2所示，上模剖視圖如圖3所示。

前導孔結構可以有效改善進料的均衡性，同時，可以大大降低擠壓力，提高模具的整體強度，模具中間各處模芯位置采用背孔沉橋的結構，使金屬分配更加合理，模芯的受力狀況得到有效平衡，模具的各處死區位置的供料情況得到明顯改善。通過生產實踐證明，該模具上機后出料平穩，料頭整齊，各處壁厚均勻，擠壓力較低，型材成型良好，僅兩側翅壁處出現開口，在經過修模調整后，生產出的型材各處尺寸完全滿足客戶使用要求，每套模具的使用壽命達到80噸以上。

設計實例二，工業鋁型材大型結構立柱（如圖4）

基本參數：

擠壓機噸位5000T，擠壓筒直徑?364mm，棒徑355，擠壓系數25，模具直徑：615

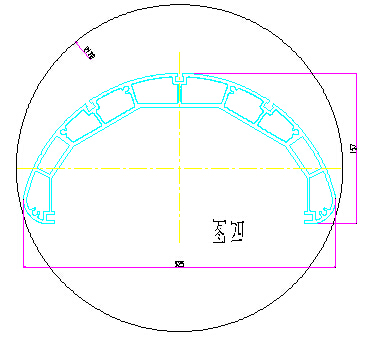

難點分析：該型材幾何尺寸較大（如圖4），客戶對圓弧部分精度要求較高。各個空腔以及螺絲孔均有嚴格裝配要求，同時，由于該型材包含10個小空腔，左右兩側最邊緣的空腔已經處于模具最大進料孔的邊緣，因此模芯的受力難以平衡，極易發生嚴重偏壁影響成型，甚至發生模芯斷裂。該型材如果在7000噸擠壓機（擠壓筒直徑400以上）上生產的話，難度不大，但是由于受到設備條件制約，5000噸擠壓機的擠壓筒偏小，生產難度較大。該型材兩邊遠離擠壓中心的位置供料較為困難，出料以后由于流速不均，容易造成圓弧部分變形，難以滿足客戶對圓弧曲線精度的要求。同時，由于模具橋位跨度大，使模具橋位的抗彎強度大大下降，在生產過程中，當模具承受較大擠壓載荷時，橋位的變形撓度較大，在橋位水滴處形成拉應力，造成模芯變形，甚至裂橋報廢。

針對上述問題，我們通過采用“ 前導孔” 寬展結構，使型材邊緣部分的供料充足，我們通過調整進料孔面積使模芯的受力得到有效平衡，同時，通過改進橋墩的支撐結構來提高模具橋位的抗彎強度。

我們將分流孔設計成12孔結構，前導孔采用斜面向外過渡，減小分流孔邊緣部分的金屬流動阻力，增大邊緣的供料。（如圖5所示）。

當金屬通過前導孔進行了第一次預變形后，再通過分流孔進行第二次預變形，最后通過工作帶實現擠壓成型，在這個過程中，金屬的變形是漸進的，因此，變形抗力相對較小，模具各部分的流速更加均勻，型材成型度得到明顯改善。在實際生產過程中，該模具出料平穩，料頭整齊，型材各處壁厚均勻，各個圓弧位的尺寸精度較高，生產出的型材成型狀況非常理想，模具上機一次合格，大大縮短了交貨周期。

設計實例三，大型LED燈管（如圖6）

擠壓機噸位5000T，擠壓筒直徑?364mm，棒徑?355，擠壓系數17，模具直徑：￠615

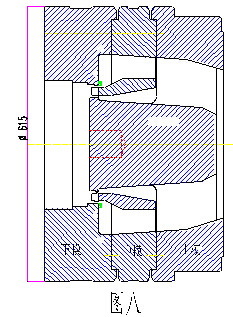

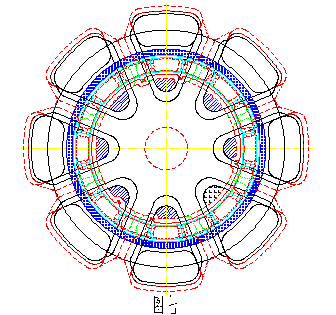

難點分析：該型材幾何尺寸較大，直徑達263mm，分為內外兩層模芯，共17個空腔，形狀復雜。一般情況下，這類結構的型材如果直徑較小的話，生產難度不大，但是在直徑較大的情況下，模具中心的擠壓死區面積過大，造成擠壓力升高，模具容易發生裂橋報廢?？紤]到上述難點，我們在經過詳細的強度校核計算后，采用了上中下三層“模中模” 的設計結構，同時通過采用“前導孔”來降低擠壓力，分流孔如圖七所示。模具剖視圖如圖八所示。

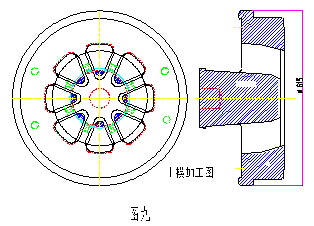

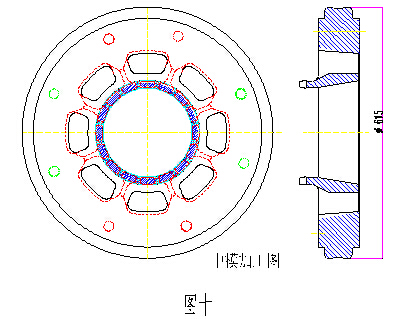

“模中模結構”是較為少見的特殊模具結構，該結構可以使電火花的加工量大大減少，簡化加工難度，縮縮短加工周期。我們所采用的“模中模”結構較好的解決了各個模芯位置的供料平衡問題，使模芯的受力達到平衡。型材各個部位的流速均勻，模具的應力分布狀態得到極大改善，大大提高了模具使用壽命。上模和中模的分解結構如圖九和圖十所示。

該模具上機后，出料情況理想，擠壓力不高，料頭整齊，壁厚較為均勻，但是螺絲孔處尺寸偏大，在經過修模調整后，該模具生產狀況良好，成功生產出了合格產品。

設計實例四，大型復雜散熱器（如圖11所示）

基本參數：

擠壓機噸位5000T，擠壓筒直徑?364mm，棒徑?355mm，擠壓系數17，模具直徑：￠530mm.

難點分析：該散熱器型材幾何尺寸較大，并且有多處裝配位，在齒上還分布有六個較小的空腔。從技術上看，該散熱器型材的生產難度很大，主要問題是“偏齒”現象難以有效避免，在生產過程中，一旦發生偏齒現象，模具將很快報廢。因此，該模具在設計過程中的核心問題是齒的受力平衡問題。

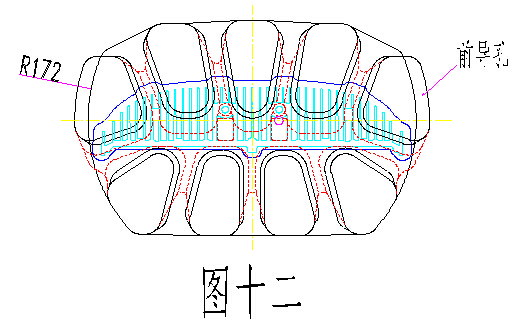

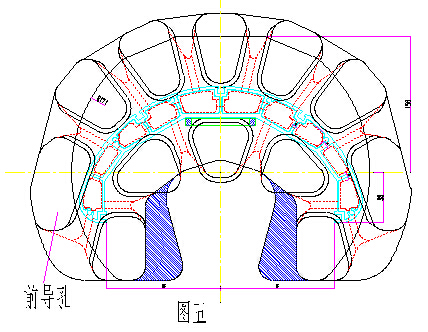

為了解決偏齒問題，我們在5000噸擠壓機上，采用了九個分流孔的模具設計方案。為了降低擠壓力，該方案同樣采用了“前導孔”的結構設計，如圖12所示。

從圖中分流孔的布局以及型材在模具中的擺放位置來看，每個小公頭在各個方向上均有不同的分流孔為其供料，使小公頭在各個方向上的受力得到平衡和抵消。避免了公頭偏壁現象，同時，各個散熱齒在不同方向上的受力也通過分流孔得到平衡，避免了偏齒現象的發生。通過生產實踐證明，該模具上機后出料平穩，料頭整齊，各個散熱齒的壁厚均勻，成型情況良好，生產出的產品完全滿足客戶的使用要求。

總結：

采用前導孔的模具結構能有效擴展金屬在模具中的流動范圍，金屬在經過前導孔后，進行第一次寬展預變形，然后金屬再進入上模分流孔進行第二次分流，金屬在經過兩次分配之后，模具的供料比例更為均勻合理，可以顯著改善型材出料的成型度，前導孔結構由于增大了分流比，因此擠壓力大幅降低，使模具的強度和穩定性都得到明顯提高。在實際生產過程中，我們通過廣泛使用前導孔的寬展模具，使擠壓機的工作潛能得到充分發揮，減少了模具試模次數，尤其對于一些難度較大的型材，明顯縮短了交貨周期。
