隨著科技的發展，探傷也逐漸的被人們所關注，目前對于檢測指標除了測量其寬度和長度外，更注重裂紋的深度，但是在此之前，裂紋的深度的研究一直是空白，因此筆者就鋁合金焊縫和

鋁合金平板材料裂紋深度滲透檢測方法進行檢測試驗。


1、滲透劑的選擇


通過對BC-1型、SM-3R型、DPT-3型和BC-A型等多種滲透探傷劑進行靈敏度、腐蝕和去除性等試驗后，選定BC-A型著色滲透探傷劑。

2、裂紋深度試驗研究及裂紋評估


2.1LD10鋁合金平板材料表面裂紋深度試驗。

2.1.1試片制作。加工長100mm、寬50mm、高3mm的LD10鋁合金試片兩塊。兩試片均用電火花線切割加工開口寬度為0.2mm的狹槽，模擬裂紋的寬度。在每塊試片上加工不同深度

的六條線槽，深度依次為2，1.5，1.0，0.75，0.5和0.3mm，以此來模擬裂紋的不同深度。


2.1.2試片檢測。用BC-A型滲透劑在LD10鋁合金試片上試驗，發現不同深度的線槽，著色顯示的擴延程度不同。深度為2mm的擴延最大，0.3mm的線槽幾乎沒有顯示。這表明當裂紋

的長度一定時，著色顯示的擴延寬度與裂紋深度有關。裂紋越深，顯示的擴延越寬。然而，這畢竟只是一個宏觀估計，要想定量裂紋的深度，可以使用505G裂紋測深儀。

2.1.3試片模擬裂紋深度測量試驗。調整505G裂紋測深儀的靈敏度，對兩試片進行測定，探頭在每條線槽上測出儀器讀數表中對應深度讀數，共計五次，取平均值。

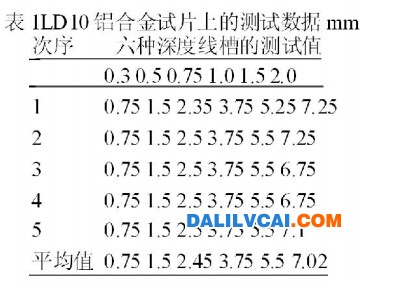

其中一片的測量數據列于表1。采用最小二乘法y=a+bx，將所測數據輸入計算機中，算出截距a、斜率b和準確率r。這里將表1數據輸入，即可算出a=0.083173，b=0.26471，r=0·9971，方程為y=0·

083173+0.26471x，其中x為裂紋測深儀上的刻度值，y為所測深度值。

當檢測其它LD10鋁合金試件時，在與人工試片裂紋測深相同靈敏度的前提下讀取刻度表值，經計算，即可得裂紋實際深度?；蛘哂萌斯ぴ嚻鸭y實際深度和讀數表上測得的數據畫出回歸曲線，對照該曲

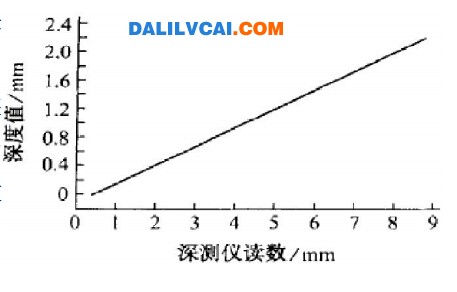

線，也可獲得所測裂紋的實際深度。表1所得曲線見圖1。使用裂紋測深儀可對鋁合金平滑表面上的裂紋進行測深，而對焊縫上的裂紋則無法準確測量。


2.2鋁合金焊接試驗件檢測試驗。

對50個鋁合金貯箱焊接試驗件進行多次滲透檢測，共檢測出20條裂紋。由于貯箱為手工焊接，故焊縫裂紋顯示較為明顯，最長一條為斷續顯示，總長達10mm，最短一條為2.5mm，顯示寬度一般在0.5~1.5mm之間。

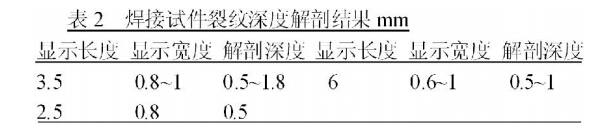

取其中3條裂紋進行解剖試驗，結果見表2。由于焊縫裂紋比平板裂紋情況復雜得多，僅憑這幾條裂紋還不能找出裂紋深度與長度和寬度之間的關系。因此，要想對焊縫裂紋作出深度范圍的要求，還必須進行大量的檢測、解剖，找出規律，確定深度范圍。

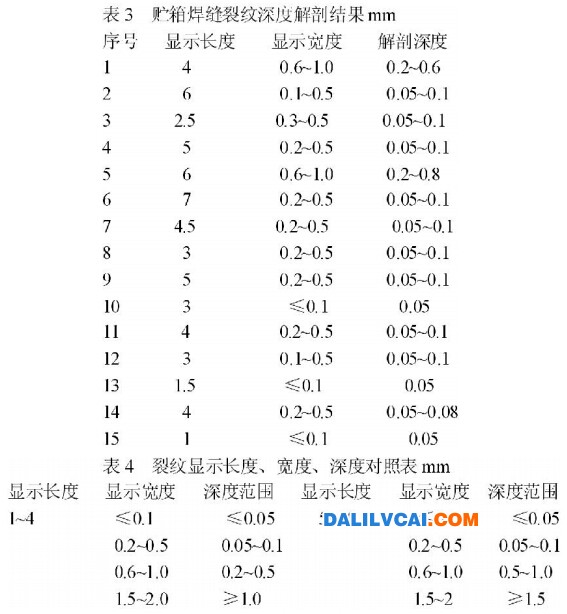

2.3LD10鋁合金貯箱焊縫檢測情況。LD10鋁合金貯箱焊縫為機器自動焊接而成，焊縫表面平滑、整齊，焊縫高度均勻。多年來，對這種貯箱進行實際檢測，不斷積累、總結，現將一些典型裂紋顯示列于表3。將表3數據進行統計和歸納，結果見表4。


3、結束語

平板裂紋和焊縫裂紋顯示深度的研究，分別提供了不同情況下裂紋深度的評估，對裂紋深度滲透檢測有一定作用。由于試驗數量有限，并且是在特定條件下針對特定產品完成的，所以裂紋顯示長度、寬度和深度對照表的使用具有一定的局限性，如要擴大使用范圍，尚待作深入廣泛研究。
