1.前言

滲氮是指使氮原子滲入工件表層內的鋼鐵熱處理工藝，目的是提高工件的表面硬度、耐磨性、提高疲勞強度和抗腐蝕性能。它是利用氨氣在加熱時分解出活性氮原子，被零件吸收后在其表面形成氮化層，同時向心部擴散的特殊熱處理過程。鋁材擠壓模需要在高壓高溫及高強度摩擦力的條件下使用，由于工況條件惡劣，要求模具材質具有高的淬透性、高溫強度、耐磨性及抗熱裂能力。H13是重要的熱作模具鋼，具有優良的熱強性、塑韌性、抗氧化性及熱疲勞抗力，熱處理變形小，是目前使用最廣泛和最具代表性的熱作模具鋼種[1]。但H13擠壓模具在高溫下工作面抗粘合性差，使用壽命短。實際使用中需對模具進行表面改性處理以提高使用壽命。H13中有較多的Cr、Mo等元素，氮化時能生成豐富穩定的氮化物并使其彌散分布，有利于提高模具的耐磨性、抗熱疲勞性及抗粘合性等，離子滲氮是目前常用成熟的磨具鋼表面改性技術[2]。

2.氮化層組織的形成機理

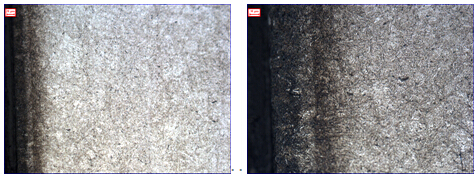

離子滲氮?dú)夥罩械吞嫉暮渴怯绊懟衔飳酉嘟Y(jié)構的重要因素。氮化后的滲層包括表面化合物層以及次表層的擴散層，自滲氮材料表面向內，化合物層組織是從FeN→Fe2N→Fe3N→Fe4N變化的，依次得到ε、γ＇、α-Fe[3]。采用金相顯微鏡對氮化層組織進行分析，用4%硝酸酒精對試樣腐蝕，得到如下圖1組織及形態：

圖1 H13模具鋼氮化層組織及形態

觀察可得表層區域?yàn)楹R氏體，其上分布有1級白色脈狀氮化物，心部組織為馬氏體和粒狀碳化物。

（1）氮化氣氛對氮化層厚度的影響

氣氛含氮量對化合物層相結構的影響，隨著氣氛含氮量增加，化合物層中ε相含量增多，白亮層也隨之增厚，氣氛中添加含碳?xì)怏w將抑制γ＇形成，而得到以ε相為主或ε單相結構的化合物層。根據J.kollbel“濺射-沉積”理論，當離子滲氮爐內工作氣壓很低時，單位體積內氣體分子/原子數量很少，電子和離子的自由程較長，動能較大，使得陰極表面濺射出來的鐵離子的自由程較長，工件表面附近形成FeN以及FeN沉積到工件表面的幾率降低，離子動能增加使得電子/離子轟擊工件表面引起的濺射效應增加，新形成的化合物層很快被濺射；同時，由于轟擊工件表面的離子數量減少，為了維持滲氮溫度，必須增加工作電壓，這時轟擊陰極表面的離子動能增大，陰極濺射速度增大，使表面化合物層較薄。而當工作氣壓很高時，單位體積內氣體分子/原子數量增加，雖然碰撞機率增加，但電子和離子的自由程縮短，動能減小，使得氣體的離化率下降，同時離子轟擊工件表面引起的濺射效應下降，而沒有足夠的鐵離子形成FeN沉積，最終導致滲氮層減薄[2]。

（2）工作氣壓對氮化層厚度的影響

離子滲氮時，由于離子轟擊作用，使ε相、γ＇相層中產生大量的與表面垂直位錯的管道，此位錯的產生有利于間隙原子的擴散，但ε相、γ＇相層厚度超過位錯影響區的厚度時，擴散速度變緩。同時在具有多相層的擴散中，滲氮層厚度的增長速度決定于擴散速度最小的那一相的擴散過程。當化合物層形成一定厚度后，在化合物層和擴散區的界面即建立起相對穩定的氮濃度梯度，此后擴散區厚度的增長主要取決于氮向內部的擴散速度，而與工作氣壓關系不大[4]。

（3）工作氣壓對硬度的影響

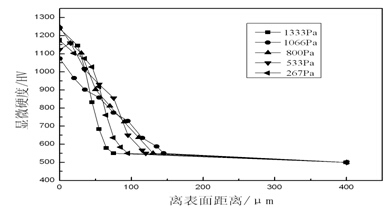

圖2是不同工作氣壓下氮化層的硬度梯度曲線。在不同工作氣壓下離子滲氮后，H13的表面硬度有顯著提高，均在1050HV0.3以上。而且氮化層的硬度梯度分布較平緩，滲層越厚，硬度梯度變化越平緩，而變化平緩的硬度梯度對提高模具材料的耐磨性具有良好的效果。顯然，選用合適的工作氣壓，有利于提高模具的耐磨性。

圖2 滲氮層的硬度梯度曲線

H13鋼化合物層厚度在氮化初期增長較快，保溫2~4小時后變化不大。一般合金結構鋼在用分解氨滲氮時，隨保溫時間延長，ε相減少，γ＇相增多，長時間保溫后，化合物層基本由γ＇相組成。滲氮時，從500℃升到達560℃，化合物層中ε和γ＇均增加，當升到580~600℃時，ε相突然減少，γ＇相數量猛增，當溫度升到620℃，γ＇相數量急劇減少，升到650℃以上則化合物層分解。

3.結論

本文通過對擠壓模具鋼H13滲氮層組織的形成機理進行深入分析研究，對擠壓模具鋼在滲氮中各影響因素進行了全面分析。結果表明，采用合理的滲氮工藝將大大提升鋁型材擠壓工模具的壽命及性能。離子滲氮時，氣壓通過影響等離子體輝光放電特性對滲氮層的組織和結構產生影響，氣壓過低或過高均不利于滲氮的進行。同時在整個過程中保持等離子區的低氮勢，以避免在表面產生γ＇氮化物的晶核，故此時氮勢應恰好僅低于臨界值，以使擴散層能被氮所飽和，并且在硬度和深度上不致比通常的擴散層加化合物層降低太多。 對H13而言，采用N2/H2=2:1，滲氮溫度為540℃，滲氮時間為2h時，選用533～1066Pa的氣壓是較合適的，滲氮后工件的表面硬度均在1050HV0.3以上，滲層硬度分布平緩，滲氮化合物層厚度最高達9μm，滲氮層總厚度可達0.15mm左右。
