一．引言

由于具有融合實體模型和曲面的獨特技術方案，歐洲和日本市場的良好表現，成熟工業驗證過的Plm解決方案，快速增長的合同商業業務（印度）和具有全球化經驗的研發團隊（R&D team，意大利，法國和印度），think3提供給全球客戶新一代的設計技術（工程師語言），工程和制造領域的技術方案。通過咨詢服務，軟件工具和客戶關懷（Customer Care），think3幫助制造商優化他們整個的產品研發流程并幫助工業設計者創建更好的、更具創新性的產品。鋁型材擠壓模具在制造的過程中要做到高效運作，消除盲點和優化細節往往起到很大的作用。電火花的供料加工雖然已經摒棄了傳統的加工模式，但是，相對加工中心立（臥）式銑床與線切割法蘭克慢走絲而言還是薄弱了些。那么如何借助設計軟件去提高模具的加工質量和效率，降低模具的加工成本呢！為此，本文踐行將電火花供料加工的效果用Think3做好繪圖記錄，并且對修模車間退修的模具加工方案記錄下來，新模加工時可作參考，而核心信息則反饋設計室。

二．Think3在模具制造中應用

1．模具設計室使用AutoCAD（圖1）作為設計工具進行描圖，而Think3體現了AutoCAD較全面的兼容性，當Think3讀取AutoCAD設計圖之后，確保了優良的體系結構和高準確性的轉換功能，可以很好地建立3D模塊（圖2）和生成程序，為CNC服務。

圖1 模具設計室使用AutoCAD設計圖

圖2鋁材擠壓模具3D模塊設計圖

2．雖說Think3建立了較好的3D 模塊，因為主要是為了服務CNC，對于電火花供料加工方面體現的不是很完整，所以現有3D圖是存在局限性的。而電火花供料加工是在CNC完工的基礎上進行，將電火花加工部分填充進去后，就可以看到較為完整的模具三維加工圖（圖4）。

圖3

圖4

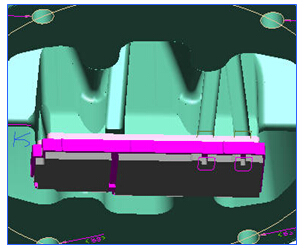

3．?dāng)D壓模具供料槽的加工中，工具電極是非常重要的，電極制作是根據模具的設計理念，結合實際加工情況所決定的。對電火花完工模具（圖3）進行3D實體圖描繪時，為了避免在模具實體圖里面直接描繪的繁瑣步驟，改為先將電極描繪為實體，再移到加工位置，進行Boolean運算，從而得到理想的3D加工圖。

圖5

圖6

4．模具試產過程中，受各種因素影響，部分模具（圖5）需要出方案修正，我們也會將加工方案錄入3D文檔。當模具最終試產合格后，所記錄下來的方案（圖6）就會有較大的參考價值。

1．對于批量模具的重要性大家不言而喻，控制好批量模具的合格率利于降低成本與提高效率，如圖太陽能型材（圖7），此型材構造一般，而表面質量與尺寸控制要求是非常嚴格的。

2．此模具試產后產生的主要問題在于壁厚不規則和局部供料不足，引起型材表面起坑（圖8），修模人員確定了修改方案，退回加工，而電火花加工后將修改的方案用think3記錄下來。平面設計圖難于表示所有加工細節（圖9），但電火花現場卻可用3D實體表示得更加到位。

3．鋁型材產生這樣的質量問題，修模的方法也用了多種，而較優的方法是（圖10）槽位左邊擴寬3mm，右邊斜擴3mm，工作帶下空刀提高值為1mm。這樣保證了模具強度和供料的均勻性。

4．模具供料已均勻，鋁型材表面質量得到改善，從試模報告上的信息可以看出產品已合格（圖12）。而電火花所記錄下來的3D文檔（圖11），將對今后的補充模具的供料加工起到指導與控制的作用。

四．結束語

 將電火花加工的供料部分建立在Think3實體的基礎上，進一步描繪，將整個模具完工的效果作為3D文檔記錄下來。同時，模具試產后結合試模報告及修模方案的信息將3D文檔完善，利于難產和批量模具供料加工的指導與控制。
think3創建于1979年，前身是Cad.Lab，它是全球領先的CAD和PLM產品研發解決方案的提供商。think3的客戶遍及世界各地，Boeing、Honda、BMW、Ford、Alessi、Prada等國際知名企業都是它的用戶。think3通過提供一流的產品、服務，幫助客戶優化了產品研發流程、提高了競爭力、獲得了巨大的收益。三維設計軟件在電火花供料加工中實踐，使得現場人員對模具最終的加工結果有了更直觀的理解。這樣不僅加工前可以展示模具產品的3D效果，而且為今后模具供料流量的模擬工作打下了基礎。隨著think3文檔的深入應用，所記錄的文檔將給擠壓模具設計、制造與修模提供更多具有價值的信息。
