前言
目前，在競爭日趨激烈的鋁型材生產市場中，在普工人力資源越來越缺乏的形勢之下，如何減輕工人勞保強度并提升工作效率，是鋁型材生產企業面臨的重大挑戰。在此種發展形勢下，推動著近幾年的鋁型材生產鋪助夾具的生產及設計都在不斷快速進步，如：鋁型材氧化夾、專用快速夾、電泳夾、氧化鉗、G型夾、氣動夾等等，不管是種類、性能、功能都在不斷地優化改進，在往標準化、合理化、擴大化的方向發展著。
研創夾具以“研制最好的產品,創建優秀的品牌”為企業目標,憑借雄厚的技術力量,先進的生產設備,完善的檢測手段,強大的科研隊伍，豐富的制造經驗及完善的管理體系,確保著產品的可靠性和優越性?，F(xiàn)躋身于夾具制造行業發展浪潮中，努力謀求發展和壯大，希望為鋁行業提供最好的產品與服務。
1.立吊式銅夾具特點及功能簡介
夾具是機械制造過程中用來固定加工對象，使之占有正確的位置，以接受施工或檢測的裝置。夾具種類按使用特點可分為：①萬能通用夾具。如機用虎鉗、卡盤、吸盤、分度頭和回轉工作臺等；②專用性夾具。為某種產品零件在某道工序上的裝夾需要而專門設計制造，服務對象專一，針對性很強。③可調夾具?？梢愿鼡Q或調整元件的專用夾具。④組合夾具。由不同形狀、規格和用途的標準化元件組成的夾具。
在此介紹的立吊式銅夾具就是屬于專用性夾具，是專門針對氧化立式生產線夾持鋁型材所開發的（外形及結構如下圖所示）。

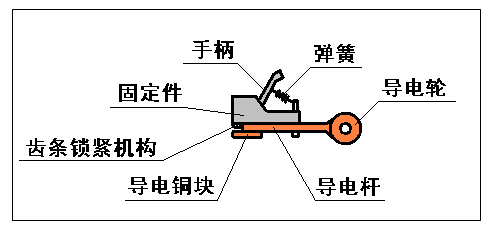

圖為：鋁材氧化生產時所用立吊式銅夾具的結構設計圖
立吊式銅夾具，采用316L不銹鋼和紫銅板經過特殊工藝制作，可手動和氣動使用，環保性好，可循環使用，是一種操作簡便、耐用性好、生產效率高的氧化生產快速夾。使用前，把夾具安裝在立吊式導電大梁的銅掛鉤上，通過導電輪與銅掛鉤表面的接觸，就能實現后續生產的導電功能；然后在生產上架過程中，把型材的一端按工藝操作的要求，夾持在固定件與導電銅塊的齒條鎖緊機構當中，而齒條鎖緊機構，是結合彈簧拉伸、表面摩擦、齒條反鎖等原理設計，能很好的實現型材的夾持功能；在夾持的工序中，可用人手操作，也可用一系列的氣動裝置實現自動上架過程，實現其自動化功能。
由此可見，立吊式銅夾具有能穩定地保證工件夾持、保證良好導電性能、減輕勞動強度、提高勞動生產率等優勢。
2.立吊式銅夾具在氧化生產線中的使用情況
立吊式銅夾具在國外鋁型材生產中的開發與應用已是比較成熟，而在國內，還處于發展階段，主要是國內臥式線比立式線所占比例還比較大，因此立吊式銅夾具的推廣相對較難，而隨著近幾年立式線的發展，立吊式銅夾具也得到了相應的重視，加大了開發力度并投入到實際生產應用當中。
現代氧化自動立吊式生產線采用立吊式銅夾具上架方式生產，每月產量可達4000～4500噸，平均每10分鐘可以完成一排料的上架。根據生產車間現場做的一個對比性小試驗：同樣數量、型號的一排料，在夾持料工序，傳統臥式線要用10分鐘才能上完，而采用立式線配自動銅夾具生產，夾持操作可在2分鐘內完成，由此可見效率的提升幅度之大。誠然，臥式生產線仍有其特定的優勢，立式線還不能完全取代其地位，此處不作詳細論述。然而立吊式銅夾具的成功開發以及后續生產總結中不斷完善，相信一定能在效率為先的鋁型材生產行業中體現出其更大的發展?jié)摿Α?/div>
3.立吊式銅夾具的優點
在生產實踐過程中總結出立吊式銅夾具的具體優點如下：
1）安全性高：上架過程容易實現規范化，員工操作安全性提高；全金屬材質，生產過程中無有害物質揮發；
2）節能環保：主體損耗極少，個別磨耗部分正常生產可使用約一年，維護時只需要更換磨損件，大大減少維護費用；
3）提高效率：半自動式上架，比傳統臥式上架效率明顯提高；
4）減少成品浪費：料頭只需夾持一端，并在15mm以內，減少端頭的浪費；
5）減少人力成本：整個夾持型材過程僅需兩名員工操作；
6) 維護更換性能優越：采用各種標準件和通用件，裝拆方便；
7）導電性能好：接觸面較大，材質導電性能較好；
8）夾具兼容性好：夾具開合動作可手動、可自動，轉換方便，對型材夾持的兼容性更好。
4.立吊式銅夾具的維護及后續的改良優化
4.1立吊式銅夾具的保養維護性是比較好的，從各方面都可以體現，而在保養維修過程中應注意幾點：
4.1.1、夾具本身整體結構的組成都是采用各種標準件和通用件，制造專用件的比例少，所以在保養維護時，應備足相關標準件。
4.1.2、如果導電輪、導電桿、導電銅塊磨損超差，可以打磨修復或重新組裝后繼續使用，減少維修費用。
4.1.3、考慮到夾具的工藝、安全性能，應定期對夾具表面的雜質進行清洗，保持夾具的干凈。
4.2因立吊式銅夾具設計之初為批量性制作的通用向產品，生產車間在使用立吊式夾具的過程中仍有結合自身生產實際，進行優化改良的余地。某鋁型材生產合作單位，在結合車間的實際情況，提出把立式夾的夾齒數量減少，增大齒厚和步寬。改善后經過一段時間的使用，在夾持能力、使用壽命、工藝要求等各方面進行跟進，都有明顯改善，維修成本降低。通過計算，通過這次改善，一年可節省25.3萬元。
結束語
推廣高效、性能優越的夾具，不但能降低生產成本、材料消耗，而且還能減輕員工的勞動強度，提高生產效率，是很多生產制造企業所追求的發展方向?，F(xiàn)時國內的鋁型材專用夾具生產及設計正在大力發展的進步階段,要想制作出可靠性、穩定性好的夾具產品，還要靠長期的使用實踐經驗總結，加上不斷地進行跟進及改良優化，從提高效率，降低成本等方面去認真探討，對使用過程中的一些操作要求及維護保養細節進行歸納，才能最終實現質的飛躍。
